Solcelleanlegg på 1-2-3!

1 mars 2018

Vurderer du å gå til anskaffelse av et solcelleanlegg? Her kan du lese litt mer om de ulike elementene i et solcelleanlegg, og hva du bør tenke på før du begynner monteringen.

Et solcelleanlegg består av følgende elementer

Solcellepanelet

Solcellepanelet omdanner lys til elektrisk strøm som lagres i batteriene. Panelet består av mange enkeltceller. Det er antall celler som bestemmer ladespenningen.

Regulatoren

Regulatoren har to hovedoppgaver. Den skal hindre strømmen å returnere til panelet om natten. Det gjør den ved hjelp av en sperrediode. Den andre hovedoppgaven er kontinuerlig å overvåke batteriets spenning og sammenlikne denne med romtemperaturen. Batteriet skal lades opp til gassegrensen, og den varierer med temperaturen. (Våre regulatorer er derfor utstyrt med temperaturføler).

Ved 0 °C er den 15V og ved +20 °C er den 14,4V. Når batteriene er ladet opp til gassegrensen, må ladningen forandres fra konstantlading til pulslading for at ikke batteriene skal overlade. Pulsfrekvensen varierer slik at batteriene vedlikeholdes maksimalt. Dette kan sees på voltmeteret ved at nålen med jevne mellomrom vil gi et høyere utslag.

Regulatoren er også utstyrt med instrumenter. Ett, to eller tre, alt etter hvilken modell du har kjøpt. Regulatoren har hovedbryter for å stenge forbruk når du forlater hytta. Denne påvirker ikke ladefunksjonen. Som tillegg kan regulatoren leveres med batterivakt som automatisk kopler fra forbruket ved lav batterikapasitet.

Batteriet

Til våre solcelleanlegg benytter vi hovedsakelig AGM ventilregulerte batterier som er konstruert for å tåle mange og dype utladninger. Av batteriets kapasitet er inntil 70% tilgjengelig til forbruk fordi batteriet aldri bør tappes helt ut. Dette vil redusere batteriets levetid. Et batteri som aldri tappes ned mer enn 50% vil leve lenger enn et batteri som lades helt ut hver gang.

Batteriets tilstand kan kontrolleres ved å benytte voltmeteret på regulatoren, eller ved å installere en batterimonitor som gir detaljert informasjon. Bruk skalaen for hvilespenning på regulatorens voltmeter for avlesing av hvilespenning. Mange benytter syrevekt som et mål på batteriets tilstand (Dette er ikke mulig på forseglede batterier som AGM eller gele).

Installasjonsplan og monteringsrekkefølge

1. Solcellepanelet

Monter først ladeledningene og brakettene på panelet. Se på brakettesken for montering av braketten. Fest deretter panelet på en sydvendt vegg eller tre. Benytt bor for å lage hull i veggen. Husk å tette hullet med silikon. Bor gjerne skrått oppover hvis du borer utenfra. Det hindrer regnvann å renne inn.

2. Regulatoren

Monter regulatoren på en vegg i det rommet hvor batteriene skal plasseres. Husk å slå av hovedbryteren når du arbeider med strømførende ledninger.

3. Batteriene

Dersom stua er sydvendt kan batteriene med fordel plasseres der. Dermed blir avstanden til panelet og storforbrukere av strøm liten. Batteriene vil også fungere bedre når de står i et rom som blir varmet opp. Når batterier parallellkoples anbefaler vi å benytte kabel med 2x6mm2 tverrsnitt.

4. Ledningskursene

Strekk ledningene fra regulatoren til de steder du ønsker å ha strøm. Benytt tabell for kabeltykkelse som en retningslinje for å beregne hvilket kabeltverrsnitt som skal benyttes.

5. Tilkopling

Kople batteriene til regulatoren.

6. Ladeledningene

Strekk ledningen fra panelet til regulatoren.

Plassering av solcellepanel

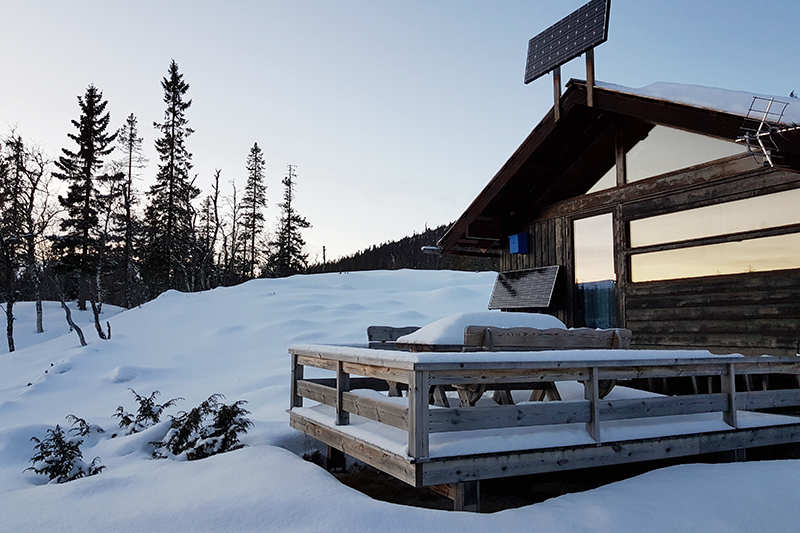

Solcellepanelet må plasseres slik at ingen av cellene skyggelegges. Dersom dette skjer vil effekten av solcellepanelet bli kraftig redusert. Solcellepanelet må derfor plasseres så lavt på veggen at det ikke skyggelegges av takmønet under sommerhalvåret. Tenk også over hvor høyt snøen legger seg i vinterhalvåret. Snø må ikke dekke deler av panelet i en lang vintersesong.

Videre er det viktig at det ikke står trær foran solcellepanelet. Har man flere enn ett solcellepanel skal også disse plasseres på sydveggen. Det har ingen hensikt å spre solcellepaneler rundt hytta for å forsøke å fange solen hele dagen. Solcellepanelets effekt er også avhengig av den vinkel det monteres i. Sunwind har utviklet en justerbar festebrakett som justeres etter solhøyden i de enkelte årstider.

Plassering av batteriene

Solcellepanelene plasseres på sydvegg. Plasser gjerne batteriene i stua hvis denne er sydvendt. De kan plasseres bak en sofa eller lignende. Åpne batterier kan plasseres i et plastkar i tilfelle syresøl. Alle batterier fungerer best i romtemperatur. Ved denne plasseringen blir det kort avstand fra solcellepanel til regulator og videre til batteriene. Fra batteriene og regulatoren får vi på denne måten kort vei til "storforbrukere" som TV og lamper som plasseres i stua.

Plassering av regulator

Regulatoren skal stå i samme rom som batteriene. Dette er viktig for at batteriene ikke skal lades opp med feil spenning. Våre regulatorer er utstyrt med en temperaturføler som justerer ladespenningen etter romtemperaturen. For å unngå spenningsfall bør det ikke være for stor avstand mellom batterier og regulator.
